φ5.6光纜結構性能表
光纜型號：WMF-150℃-5.6mm-2sm+2mm-82B

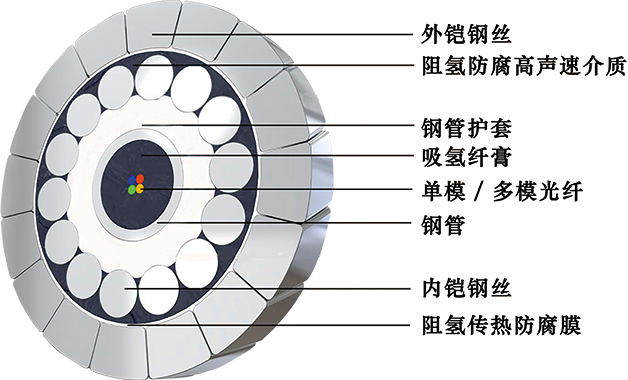

光纜結構：
項 目 | 參 數 | 單 位 | 設計值 | ||
技術參數 | 光纖 | 光纖芯 | 芯 | 4 | |
多模光纖 衰減 | ①850mm | dB/km | 3.50 | ||
①1300mm | dB/km | 1.50 | |||
單模光纖 衰減 | ①1310mm | dB/km | 0.6 | ||
1550mm | dB/km | 0.38 | |||
光纖單元 | 材質 | / | 316L | ||
外徑 | mm | 2.4 | |||
壁厚 | mm | 0.2 | |||
纖膏 | / | 吸氫纖膏 | |||
鋼管護套 | 材質 | / | 聚丙烯 | ||
外徑 | mm | 3.18 | |||
壁厚 | mm | 0.39 | |||
內裝層 | 材質 | 碳鋼 | 鋼絲 | ||
鋼絲尺寸 | mm | 0.61 | |||
方向 | 右向 | ||||
防腐層 | 材質 | / | 阻氫傳熱防腐膜 | ||
壁厚 | mm | 0.04 | |||
外裝層 | 材質 | 碳鋼 | 鋼絲 | ||
鋼絲尺寸 | mm | H0.7 | |||
方向 | / | 左向 | |||
光纜直徑尺寸 | mm | Φ5.6 | |||
單位重量 | Kg/km | 140 | |||
拉斷力 | KN | 25 | |||
長期工作溫度 | ℃ | -40~+150
| |||
