WMF3BPX—5.6 3x0.34mm2電纜性能指標

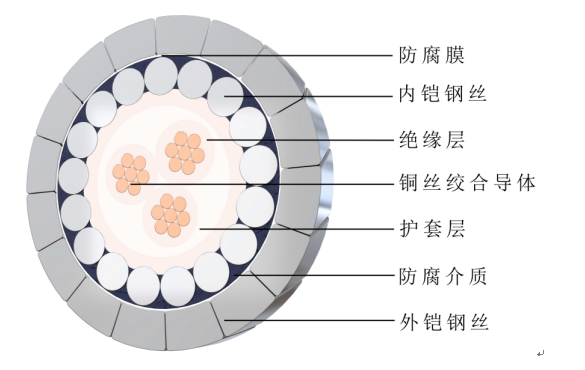

一、WMF3BPX—5.6 3x0.34mm2型電纜結構圖:
二、WMF3BP5.6—3x0.34/WMF3FP5.6—3×0.34電纜技術指標：
序號 | 項目名稱 | 標準要求 |
1 | 導體結構根數/標稱直徑根/mm | 7/0.25 |
2 | 內絕緣標稱厚度≥mm | 0.26 |
3 | 護套層標稱厚度≥mm | 0.2 |
4 | 內鎧鋼絲鎧裝方向 | 右向 |
5 | 外鎧鋼絲鎧裝方向 | 左向 |
6 | 內鎧鋼絲根數 | 17 |
7 | 內鎧鋼絲直徑，mm | 0.61 |
8 | 外鎧鋼絲根數，根 | 16 |
9 | 外鎧鋼絲截面形狀 | 梯形 |
10 | 成品電纜外徑，mm | 5.6±0.1 |
11 | 鋼絲螺旋形狀穩定性（解開的鋼絲具有螺旋形狀，復位時能回復到自己的位置上） | 符合 |
12 | 絕緣線芯低溫卷繞（10da無裂痕） | -30/-50 |
13 | 導體直流電阻（20℃），≤Ω/km | 60 |
14 | 絕緣電阻（20℃），≥MΩ.km | 200/500 |
15 | 高溫絕緣電阻（150℃/250℃），≥MΩ.km | 2.5 |
16 | 電容（1kHz），≤μf/Km | 0.17 |
17 | 工頻耐壓（50Hz 1kV 5min） | 不擊穿 |
18 | 電纜拉斷力，≥KN | 25 |
19 | 電纜延伸率≤‰ | 1 |
20 | 電纜每千米,KG | 135 |
21 | 耐溫等級 ℃ | 150/260 |
