WMF3BPX—8.0 3x0.56mm2電纜性能指標

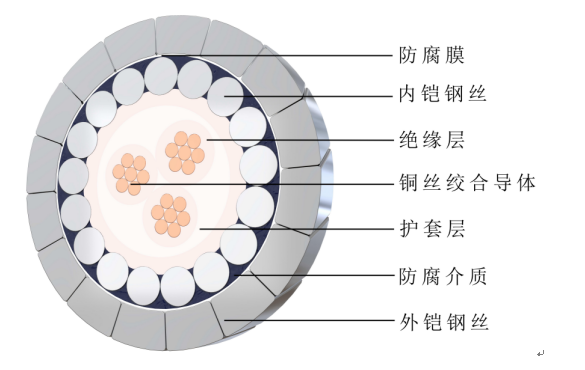

一、WMF3BPX—8.0 3x0.56mm2型電纜結構圖:
二、WMF3BP8.0—3x0.56/WMF3FP8.0—3x0.56電纜技術指標：
序號 | 項目名稱 | 標準要求 | |
1 | 導體結構根數/標稱直徑根/mm | 7/0.32 | |
2 | 內絕緣標稱厚度≥mm | 0.43 | |
3 | 護套層標稱厚度≥mm | 0.3 | |
4 | 內鎧鋼絲鎧裝方向 | 右向 | |
5 | 外鎧鋼絲鎧裝方向 | 左向 | |
6 | 內鎧鋼絲根數 | 18 | |
7 | 內鎧鋼絲直徑，mm | 0.79 | |
8 | 外鎧鋼絲根數 | 18 | |
9 | 外鎧鋼絲截面形狀 | 梯形 | |
10 | 成品電纜外徑，mm | 8.0±0.1 | |
11 | 鋼絲螺旋形狀穩定性（解開的鋼絲具有螺旋形狀，復位時能回復到自己的位置上） | 符合 | |
12 | 絕緣線芯低溫卷繞試驗（10da無裂痕） | -30/-50 | |
13 | 導體直流電阻（20℃），≤Ω/km | 36 | |
14 | 絕緣電阻（20℃），≥MΩ.km | 200/500 | |
15 | 高溫絕緣電阻（150℃/250℃），≥MΩ.km | 2.5 | |
16 | 電容（1kHz），≤μf/Km | 0.18 | |
17 | 工頻耐壓（50Hz 1kV 5min） | 不擊穿 | |
18 | 電纜拉斷力，≥KN | 45 | |
19 | 電纜延伸率≤‰ | 1 | |
20 | 電纜每千米,KG | 270 | |
21 | 耐溫等級 ℃ | 150/260 | |
