WMF1BX-8.0-1x2mm2電纜性能指標

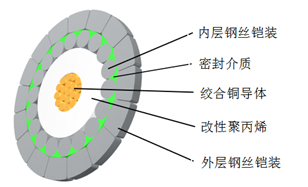

一、WMF1BX-8.0-1x2mm2型電纜結構圖:
二、WMF1BX-8.0-1x2mm2型電纜結構尺寸如下表：
序號 | 工序名稱 | 結構或厚度 | 計算直徑 | |
1 | 軟銅線絞合 | 0.37×19 | 1.85 | |
2 | 進口聚丙烯 | 1.18 | 4.2 | |
3 | 鋼絲鎧裝 | 內層 | 1.11×13 | 6.0 |
外層 | ×18 | 8.0±0.1 | ||
4 | 外層鋼絲絞向 | 左 | ||
備注 | 電纜鎧裝采用高韌性鍍鋅鋼絲/不銹鋼鋼絲(代號:X) 電纜標稱直徑：8.0mm 電纜計算重量：316kg/km | |||
三、WMF1BX-8.0-1x2mm2型電纜技術指標：
序號 | 項目名稱 | 標準要求 |
1 | 20℃導體直流電阻≤Ω/km | 9.1 |
2 | 20℃絕緣電阻，線芯與鎧裝間≥MΩ.km | 200 |
3 | 高溫絕緣電阻：150℃ 2h,線芯與鎧裝間≥MΩ.km | 2.5 |
4 | 高溫高水壓絕緣電阻：150℃；66.6Mpa 1h線芯對地間：≥MΩ.km | 2.5 |
5 | 交流耐壓試驗：線芯與鎧裝間50HZ 5min V | 1000 |
6 | 電容試驗：一芯對其余各芯接鎧裝；頻率800-1000HZ≤μf/Km | 0.14 |
7 | 電纜拉斷力≥KN | 45 |
8 | 最大建議工作張力KN | 30 |
9 | 電纜延伸率≤‰ | 1 |
10 | 耐寒性抗開裂試驗：10倍線芯外徑試棒卷繞不開裂℃ | -30 |
11 | 耐溫等級 ℃ | 150 |
12 | 外鎧鋼絲單根拉斷力 N | 1680 |
