WMF1FX-8.0-1x2mm2電纜性能指標

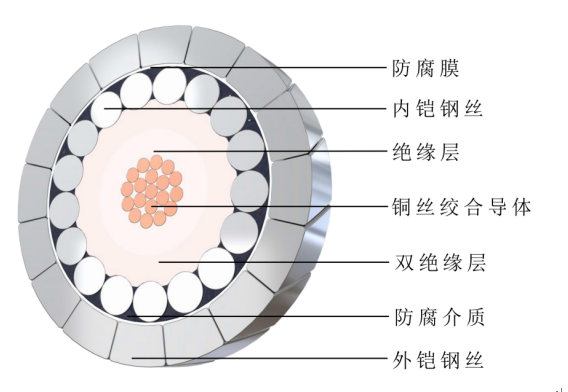

一、WMF1FX-8.0-1x2mm2型電纜結構圖:
二、WMF1B8.0—1x2.0/ WMF1F8.0—1x2.0電纜技術指標：
序號 | 項目名稱 | 標準要求 | |
1 | 導體結構根數/標稱直徑根/mm | 19/0.37 | |
2 | 絕緣標稱厚度≥mm | 0.85 | |
3 | 內鎧鋼絲鎧裝方向 | 右向 | |
4 | 外鎧鋼絲鎧裝方向 | 左向 | |
5 | 內鎧鋼絲根數 | 13 | |
6 | 內鎧鋼絲直徑，mm | 1.1 | |
7 | 外鎧鋼絲根數 | 18 | |
8 | 外鎧鋼絲截面形狀 | 梯形 | |
9 | 成品電纜外徑，mm | 8.0±0.1 | |
10 | 鋼絲螺旋形狀穩定性（解開的鋼絲具有螺旋形狀，復位時能回復到自己的位置上） | 符合 | |
11 | 絕緣線芯低溫卷繞（10da無裂痕） | -30/-50 | |
12 | 導體直流電阻（20℃），≤Ω/km | 9.2 | |
13 | 絕緣電阻（20℃），≥MΩ.km | 200/500 | |
14 | 高溫絕緣電阻（150℃/250℃），≥MΩ.km | 2.5 | |
15 | 電容（1kHz），≤μf/Km | 0.20 | |
16 | 工頻耐壓（50Hz 1kV 5min） | 不擊穿 | |
17 | 電纜拉斷力，≥KN | 54 | |
18 | 電纜延伸率≤‰ | 1 | |
19 | 電纜每千米,KG | 285 | |
20 | 耐溫等級 ℃ | 150/260 | |
